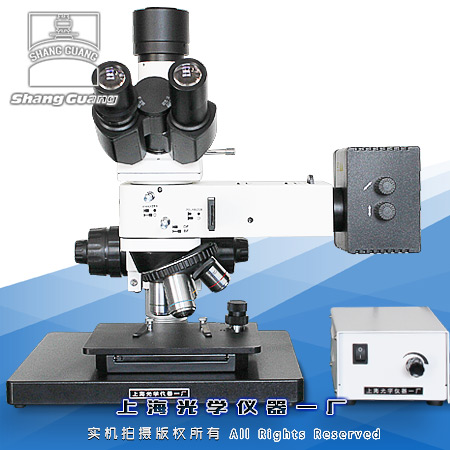

102XB工业金相显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的。作为高级金相显微镜用户在使用时能够体验其超强性能，可广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测
一、102XB金相显微镜参数
光学系统 | 无限远光学校正系统 | ||||||
观察方法 | 目镜筒 | 三目镜筒/标准C口 | |||||
光学方式 | 透射、反射、偏光、暗场 | ||||||
目镜参数 | 倍率 | 10X（标） | 16X（选） | ||||
视场范围（mm） | 25 | 11 | |||||
长距明暗场物镜 | 倍率 | 5X | 10X | 20X | 40X | 50X | 100X(选) |
数值孔径NA | 0.10 | 0.25 | 0.40 | 0.60 | 0.55 | 0.8 | |
工作距离（mm） | 29.4 | 16 | 10.6 | 5.4 | 5.1 | 3 | |
物镜转换 | 五孔转换器 | ||||||
载物工作台 | 1.双层移动平台 2.台平台尺寸：192×141mm 3.移动范围：50×40mm | ||||||
调焦机构 | 调焦粗、微动同轴调焦； 采用齿轮齿条传动机构，微动格值0.002 mm | ||||||
照明装置 | 带孔径光栏和视场光栏，卤素灯12V/50W, AC85V-230V，亮度可调节 | ||||||
偏光装置 | 检偏镜可360度转动，起偏镜、 检偏镜均可移出光路 | ||||||
外型尺寸 | |||||||
重量 | |||||||
二、成套性
1 | 显微镜主体：1台 | 7 | 灯泡12V50W：2只 |
2 | 三目镜筒：1只 | 8 | 滤色片（黄、绿、淡蓝）：各1片 |
3 | 10X目镜：1对 | 9 | 玻璃载物片：1片 |
4 | 长距离明暗场物镜5X、10X、20X、40X：各1只 | 10 | 随机软件件：1套 |
5 | 偏光装置：1套 | ||
三、选购件
1 | 测微目镜 | 5 | 专业研究级图像分析软件 |
2 | 长距明暗场金相物镜:50×、80×、100×(干) | 6 | 计算机 |
3 | 500万或900万数码摄像机 | 7 | 精密载物台:X-Y行程25mm×25mm,移动精度＜5um,数显手轮最小值:0.1um,360°旋转盘 |
4 | 数码适配镜、数码相机 |
